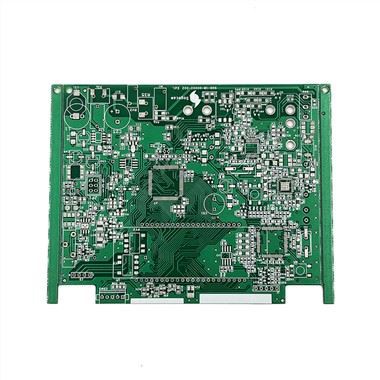

HDI 1 plus n plus 1 Platine

Produktdetail

Da sich die Elektronikindustrie weiter verändert. Elektronische Produkte entwickeln sich in Richtung Leichtigkeit, Dünnheit, Kürze und Miniaturisierung, und auch entsprechende Leiterplatten stehen vor den Herausforderungen hoher Präzision, dünner Linien und hoher Dichte. Der Trend bei Leiterplatten auf dem globalen Markt geht dahin, Blindheit in Verbindungsprodukten mit hoher Dichte einzuführen. Buried Vias können effektiver Zeit sparen und die Linienbreite und den Linienabstand dünner und schmaler machen.

Schichten: 8

Grundmaterial:FR4 High Tg

Dicke: 1,6 ± 0 0,10 mm

Min. Lochgröße: 0 0,15 mm

Mindestlinienbreite/Abstand: {{0}},10 mm/0,10 mm

Mindestabstand zwischen PTH der inneren Schicht und Linie: 0,2 mm

Größe: 225 mm × 168 mm

Oberflächenbehandlung: ENIG

Spezialität: Laser über verkupfertem Verschluss, VIPPO-Technologie, Buried Hole

Anwendungen:Computer

Der HDI N plus n plus N-Typ

1 plus N plus 1

Beim Stapeltyp 1 plus N plus 1 steht "1" für eine aufeinanderfolgende Laminierung auf jeder Seite des Kerns. Eine kontinuierliche Laminierung fügt zwei Kupferschichten für insgesamt N plus 2 Schichten hinzu. Die oberste Schicht hat ein zusätzliches Laminat, das das Stapeln von Löchern ermöglicht. Diese Struktur ist für BGAs mit niedrigen Eingangs-/Ausgangszahlen geeignet, und ihre Installationsstabilität ist gut.

2 plus N plus 2

Untersuchen Sie nun den oben gezeigten Stapel 2 plus N plus 2. Diese Struktur enthält 2 Schichten hochdichter Verbindungen und eignet sich für BGAs mit kleineren Rastern und höheren E/A-Anzahlen. Diese Designs verwenden Kupfer, um versetzte oder gestapelte Microvias zu füllen, die typischerweise in High-Level-Signalisierungsanwendungen verwendet werden.

Jede Schicht

Eine beliebige Schichtstruktur ist ein weiterer Ansatz, der beim HDI-Design verwendet wird. Any Layer PCB ist die nächste Stufe des HDI-PCB-Designs und folgt dem HDI-Standard der Klasse VI. Jede Schichttechnologie kann für Verbindungsanwendungen auf hoher Ebene verwendet werden, da alle Microvia-Schichten frei miteinander verbunden werden können.

Bei diesem Verfahren werden die mikroporösen Schichten als Umverteilungsschichten im Prepreg verwendet, oder es kann gesagt werden, dass sie im Prepreg schwimmen. Mikrovias in einer Schicht werden zunächst nach dem Prozess des Bohrens, Füllens, Galvanisierens, Druckens, Ätzens und Laminierens aufgebaut. Dann werden andere Schichten nach dem gleichen Prozess auf die vorhandenen Schichten gestapelt.

Anwendungen von HDI

Während das elektronische Design die Leistung der gesamten Maschine ständig verbessert, versucht es auch, ihre Größe zu reduzieren. Bei kleinen tragbaren Produkten, von Mobiltelefonen bis hin zu intelligenten Waffen, ist „klein“ das ewige Streben. Die High Density Integration (HDI)-Technologie ermöglicht eine stärkere Miniaturisierung von Endproduktdesigns und erfüllt gleichzeitig höhere Standards für elektronische Leistung und Effizienz. HDI wird häufig in Mobiltelefonen, Digitalkameras (Kameras), Notebooks, Automobilelektronik und anderen digitalen Produkten verwendet, unter denen Mobiltelefone am weitesten verbreitet sind. HDI-Platten werden generell im Aufbauverfahren hergestellt. Gewöhnliche HDI-Boards sind im Grunde ein einmaliger Aufbau, und High-End-HDI verwendet zwei oder mehr Aufbautechnologien, während fortschrittliche PCB-Technologien wie Stapeln, Galvanisieren und Laserdirektbohren verwendet werden. High-End-HDI-Boards werden hauptsächlich in 5G-Mobiltelefonen, fortschrittlichen Digitalkameras, IC-Trägerboards usw. verwendet.

Beton-FAQ

Q1. Was wird für die Angebotserstellung benötigt?

1.Gerber-Datei & Bom-Liste.

2. Klare Bilder von PCBA oder PCBA-Probe für uns.

3. Testmethode für PCBA.

Q2. Sind meine Dateien sicher?

Ihre Dateien werden in absoluter Sicherheit aufbewahrt. Wir schützen das geistige Eigentum unserer Kunden und geben es niemals an Dritte weiter.

Q3.MOQ?

Es gibt kein Mindestbestellwert. Wir sind in der Lage, Klein- und Großserien flexibel zu fertigen.

Q4. Versandkosten?

Die Versandkosten richten sich nach Bestimmungsort, Gewicht, Verpackungsgröße der Produkte. Bitte lassen Sie uns wissen, wenn wir Ihnen die Fracht zitieren müssen.

Q5. Wie können Sie die Qualität der Leiterplatten sicherstellen?

Unsere Leiterplatten werden zu 100 Prozent getestet, einschließlich Flying Probe Test, E-Test und AOI.
